XLS1型螺旋細格柵機是集格柵、傳輸機和螺桿壓榨機三種功能于一體的新型固液分離機械。它可直接安裝在水渠內，也可安 裝在容器箱中。污水從柵筐前端流入，從柵縫中流出。濾渣被截留在柵筐內。累積在柵條上的濾渣又形成過濾層進一步起到過濾作用。從而提高了濾渣的過濾效率。當柵筐前···
24小時咨詢熱線
0510-87831705
XLS1型螺旋細格柵機是集格柵、傳輸機和螺桿壓榨機三種功能于一體的新型固液分離機械。它可直接安裝在水渠內，也可安 裝在容器箱中。污水從柵筐前端流入，從柵縫中流出。濾渣被截留在柵筐內。累積在柵條上的濾渣又形成過濾層進一步起到過濾作用。從而提高了濾渣的過濾效率。當柵筐前后的水位差達到設定值時，減速電機自動啟動，帶動清渣耙旋轉，其清渣齒伸入柵條之間，將所有濾渣取出，當旋轉到垂直位置時，濾渣自動落入中央的料斗內，經螺桿傳輸，同時壓榨，再落入物料箱或傳輸機進行外運。為了清理齒上的濾渣，清渣耙能自動倒轉15度，經過一清渣齒板時能自動清理清渣耙上的余渣，以免發生故障。
濾渣在輸送過程中被壓榨脫水，因含量可達35%~45%。

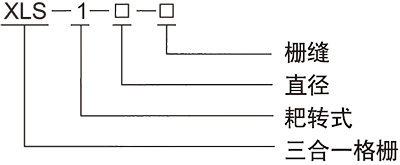

型號說明
技術規格
過濾柵框濾縫尺寸為6至10mm，直徑從 600mm~3000mm，處理大大可237600m3/h。詳細數據見過水流量表和安裝尺寸表。
XLS1型螺旋格柵過水流量表
| 型號規格 | XLS1- 600 | XLS1- 800 | XLS1- 1000 | XLS1- 1200 | XLS1- 1400 | XLS1- 1600 | XLS1- 1800 | XLS1- 2000 | XLS1- 2200 | XLS1- 2400 | XLS1- 2600 | ||
| 柵縫 尺寸 （mm） | 6 | 處理 水量 （m3/h） | 290 | 480 | 780 | 1100 | 1500 | 2200 | 3000 | ||||
| 10 | 320 | 540 | 860 | 1200 | 1700 | 2500 | 3370 | 4100 | 4900 | 6300 | 7100 | ||
XLS1型螺旋格柵安裝參數表
| 型號規格 | XLS1- 600 | XLS1- 800 | XLS1- 1000 | XLS1- 1200 | XLS1- 1400 | XLS1- 1600 | XLS1- 1800 | XLS1- 2000 | XLS1- 2200 | XLS1- 2400 | XLS1- 2600 |
| D（mm） | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 |
| a（mm） | 895 | 1090 | 1260 | 1455 | 1570 | 1670 | 1792 | 1957 | 2014 | 2122 | 2179 |
| b（mm） | 2320 | 2760 | 2938 | 3223 | 3245 | 3528 | 3620 | 3921 | 4237 | 4421 | 4621 |
| H1（mm） | 600 | 650 | 780 | 990 | 1150 | 1250 | 1350 | 1550 | 1750 | 1900 | 1990 |
| H2（mm） | 1300 | 1532 | 1532 | 1602 | 1720 | 1640 | 1700 | 1630 | 1820 | 1802 | 1860 |
| t（mm） | 300 | 480 | 480 | 590 | 750 | 850 | 950 | 1150 | 1250 | 1400 | 1490 |
| 重量（kg） | 1060 | 1500 | 1500 | 1850 | 2500 | 2700 | 2980 | 4400 | 4800 | 5200 | 5680 |
| 功率（kw） | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 |

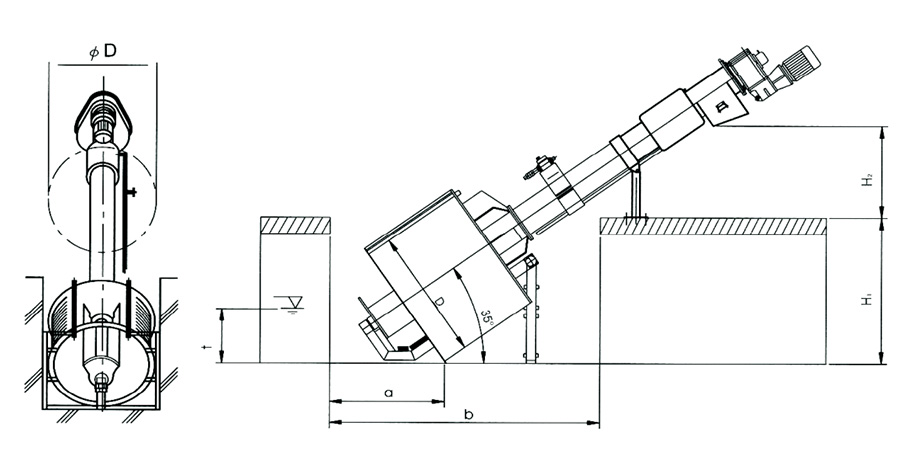

水渠安裝圖
