油泵向液壓油缸提供動力，一組三角架將油缸的豎直運動轉換為水平運動、再帶動一組楔形刮板在矩形池底作往復運動；往復運動的行程大于單根刮板的間距，相當于后一根刮板向前一根刮板傳遞污泥；刮板組前進的速度大約是后退速度的一半；前進時，楔形刮板的凹面在前、向池子的積泥溝推送積泥；后退時、很小的楔形銳角不會帶動污泥向后運動、而快速后退的凹面產生的負壓、會使一定厚度的污泥層保持向前運動的慣性。因此當刮板作往復運動時、池底有一層污泥始終在向前運動，直至跌入集泥溝。當池底積泥達到某一厚度時、刮泥機的效率較高。刮板的往復移動同時具有濃縮污泥的作用（可達3%），這種特性在實際應用中很重要。當排污量相等時、污泥的濃度越高、其耗水率越低，這樣也就減少了水源與能源的損耗。

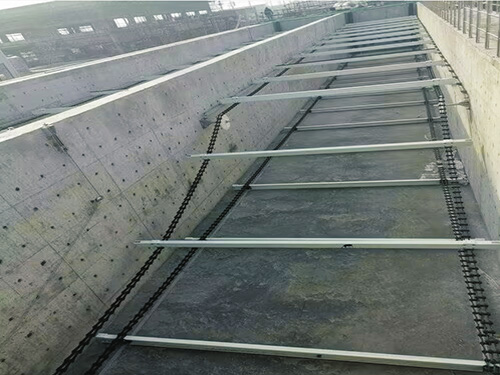

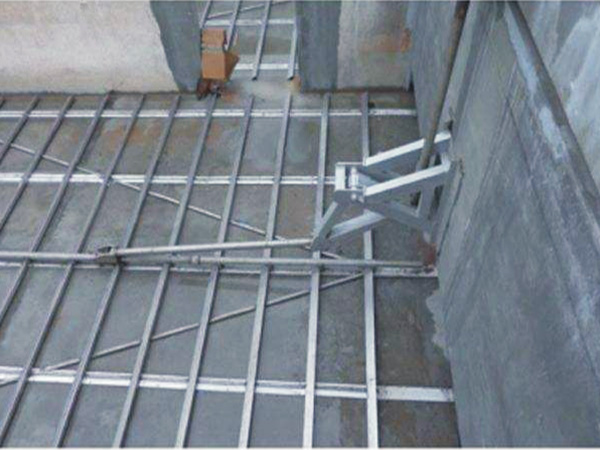

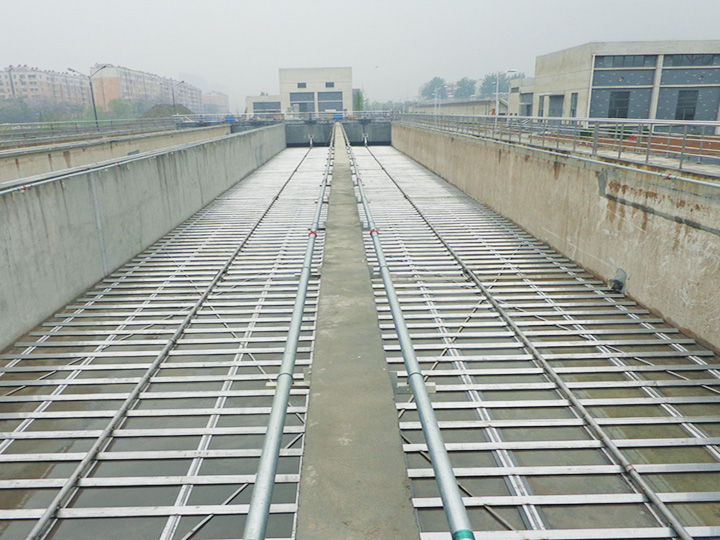

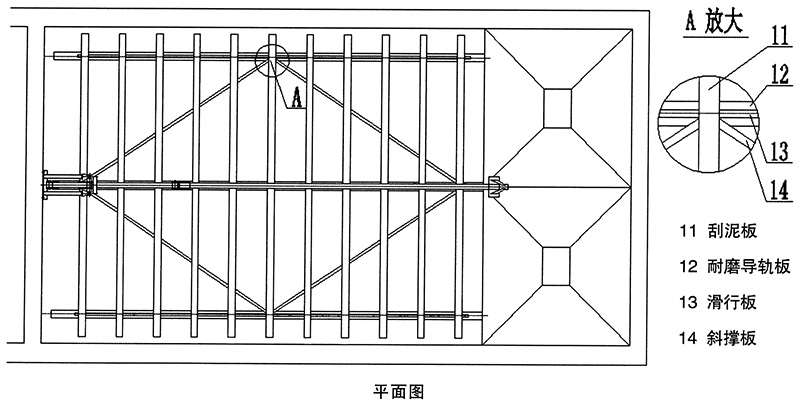

刮泥機圖示

氣提裝置的結構        1、集泥溝內分隔為若干集泥斗。        2、每個集泥斗安裝一根提升管，一套架橋破壞裝置。        3、球閥F1常開，僅在檢修電動球閥D1時關閉。        4、當沉淀池的制水量增加、沉淀池的進水濁度升高時，只需要及時調整氣提排泥裝置的工作周期。
